¶ USRP deployment maps (ORBIT grid + sandboxes)
This page lists the per-node deployment of USRP-family SDRs across the
ORBIT grid (grid.orbit-lab.org) and the WINLAB sandboxes. For per-device
details see the individual SDR pages:
For the COSMOS rooftop USRP deployment (BED, weeks, intersection,
and reserved project subdomains) and the USRP-2974 / N310 hardware,
see the SDRs overview.
Each USRP, USB or Ethernet, is attached to the Gen-3 node
(or Gen-4 for X310) directly above it on the shelf, and its antennas sit
on a small lab-side bracket beside the node. See the
indoor antennas page.

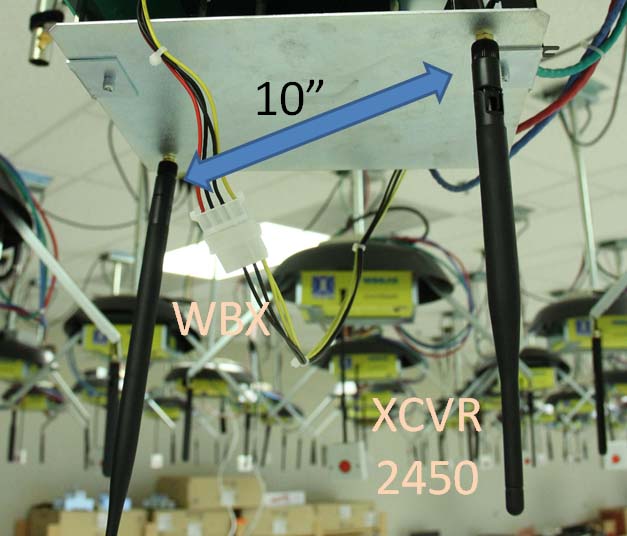

| USRP1 |
N210 |
X310 |
B210 |
 |
 |
 |
(small VERT pair on the SMA front panel) |
| Node Coordinate |
Device type |
RF Daughter Boards (side A) |
RF Daughter Boards (side B) |
| [18,20] |
USRP X310 |
SBX120 |
CBX120 |
| [3,20] |
USRP X310 |
SBX120 |
CBX120 |
| [18,1] |
USRP X310 |
SBX120 |
CBX120 |
| [3,1] |
USRP X310 |
SBX120 |
CBX120 |
| [3,2] |
B210 |
- |
- |
| [3,19] |
B210 |
- |
- |
| [8,7] |
B210 |
- |
- |
| [8,14] |
B210 |
- |
- |
| [13,7] |
B210 |
- |
- |
| [13,14] |
B210 |
- |
- |
| [18,2] |
B210 |
- |
- |
| [18,19] |
B210 |
- |
- |
| [1,1] |
USRP N210 |
SBX |
- |
| [1,2] |
USRP N210 |
SBX |
- |
| [2,1] |
USRP N210 |
SBX |
- |
| [2,2] |
USRP N210 |
SBX |
- |
| [1,19] |
USRP N210 |
SBX |
- |
| [1,20] |
USRP N210 |
SBX |
- |
| [2,19] |
USRP N210 |
SBX |
- |
| [2,20] |
USRP N210 |
SBX |
- |
| [7,7] |
USRP N210 |
SBX |
- |
| [7,14] |
USRP N210 |
SBX |
- |
| [8,8] |
USRP N210 |
SBX |
- |
| [8,13] |
USRP N210 |
SBX |
- |
| [11,10] |
USRP N210 |
SBX |
- |
| [13,8] |
USRP N210 |
SBX |
- |
| [13,13] |
USRP N210 |
SBX |
- |
| [14,7] |
USRP N210 |
SBX |
- |
| [14,14] |
USRP N210 |
SBX |
- |
| [19,1] |
USRP N210 |
SBX |
- |
| [19,2] |
USRP N210 |
SBX |
- |
| [20,1] |
USRP N210 |
SBX |
- |
| [20,2] |
USRP N210 |
SBX |
- |
| [19,19] |
USRP N210 |
SBX |
- |
| [19,20] |
USRP N210 |
SBX |
- |
| [20,19] |
USRP N210 |
SBX |
- |
| [20,20] |
USRP N210 |
SBX |
- |
| [3,3] |
USRP1 |
XCVR2450 |
WBX |
| [3,18] |
USRP1 |
XCVR2450 |
WBX |
| [6,6] |
USRP1 |
XCVR2450 |
WBX |
| [6,15] |
USRP1 |
XCVR2450 |
WBX |
| [10,10] |
USRP1 |
XCVR2450 |
WBX |
| [16,5] |
USRP1 |
XCVR2450 |
WBX |
| [15,15] |
USRP1 |
XCVR2450 |
WBX |
| [18,3] |
USRP1 |
XCVR2450 |
WBX |
| [18,18] |
USRP1 |
XCVR2450 |
WBX |
| Node Coordinate |
Device type |
RF Daughter Boards (side A) |
RF Daughter Boards (side B) |
| [1,1] |
B210 |
- |
- |
| [1,2] |
B210 |
- |
- |
| Node Coordinate |
Device type |
RF Daughter Boards (side A) |
RF Daughter Boards (side B) |
| [1,1] |
USRP X310 |
SBX |
- |
| [1,2] |
USRP X310 |
SBX |
- |
| Node Coordinate |
Device type |
RF Daughter Boards (side A) |
RF Daughter Boards (side B) |
| [1,1] |
USRP N210 |
SBX |
- |
| [1,2] |
USRP N210 |
SBX |
- |
Note. SB5, SB6, SB7, and SB8 (10.15/10.16/10.17/10.18 subnets) were
decommissioned in 2026 (SB7 final removal 2026-05-03). The entries
above are kept for historical reference only.
| Node Coordinate |
Device type |
RF Daughter Boards (side A) |
RF Daughter Boards (side B) |
| [1,1] |
USRP N210 |
SBX |
- |
| [1,2] |
USRP N210 |
SBX |
- |
